בדיקות חשמל למניעת נזקי חשמל סטטי

מידע אודות בדיקות חשמל למניעת נזקי חשמל סטטי הכוללים בקרת משטחי ריצפה ושולחן, מדי אחסון יעודים.
מבצעים מדידות ההתנגדות משטחית של משטחי רצפות וקירות מבנים, ובדיקה האם ההתנגדות המשטחית מתאימה לפריקה אלקטרו סטטית מבוקרת למניעת נזקי חשמל סטטי.
בנוסף בודקים שמשטחי הבטון אינם מיצרים מטענים אנטי סטטיים כנדרש.

בדיקת מערכת הארקה אלקטרוסטטית

כללי

פרק זה מגדיר שיטה ונהלים לבדיקת מערכות פריקה אלקטרוסטטיות (פא"ס) הכוללות עמדות עבודה פא"ס ורצפות אנטי סטטיות . עמידה בכל הדרישות מהווה אישור לשמישות המערכת לתקופה של שנה מיום הבדיקה. ציוד הבדיקה יכלול: מכשיר מגר 500VDC פרובים משקולות,מכשיר לבדיקת המסה הכללית של האדמה כולל אלקטרודות,מכשיר למדידת התנגדות.

הוראות בטיחות

1.לפני תחילת הבדיקה,יש לפנות מהמבנה ומהחדרים הנבדקים אבקות נפיצות או דליקות מכל סוג שהוא וכן משטחי עבודה הסמוכים לעמדות.

2.בזמן ביצוע הבדיקה, אין להשתמש בתחנות העבודה הסמוכות לעמדות פא"ס שברשת הנבדקת.

מהלך הבדיקה

 אלקטרודה ועמדות חיבור

א. נתק בתוך קופסת הנגדים את המוליך המחבר בין האלקטרודה לנגדים.

ב. מדוד בעזרת מד ההתנגדות קשר גלווני (התנגדות) בין האלקטרודה לבין קצה המוליך,הערך המרבי שצריך להתקבל הוא עד 1 אוהם.

 אלקטרודה ועמדות חיבור

ג. נתק בשוחת הארקה את המוליך מהאלקטרודה.

ד. מדוד בעזרת "מגר אדמה" בשיטת 3 היתדות את ההתנגדות בין האלקטרודה לבין המסה הכללית של האדמה (שיטת המדידה מתוארת בפרק מדידת אלקטרודה כלפי המסה הכללית של האדמה) התוצאה שצריכה להתקבל היא עד 500 אוהם.

ה. בדוק חזותית תקינות ושלמות פיזית של קופסת הנגדים,הנגדים,המוליך בין הנגדים,פסי הנחושת, המוליכים בין פסי הנחושת ומבודדי פסי הנחושת.

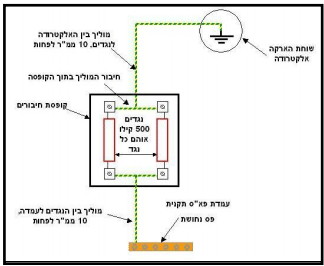

ו. מדוד בעזרת מד התנגדות את ההתנגדות השקולה בין הנגדים, הערך שאמור להתקבל 250 קילו אוהם.

ז. מדוד בעזרת מד התנגדות את הקשר הגלוני בין הצד המחובר של הנגדים לבין כל אחד מהעמדות, הערך שאמור להתקבל עד 1 אוהם.

ח. מדוד בעזרת מגר 500VDC את ההתנגדות בין הצד המחובר של הנגדים,לכיוון עמדות הפריקה,לבין הארקת מתקן החשמל של המבנה,אם קיימת הארקה כזו יהיה ערך ההתנגדות שואף ל- оc (או לפחות 200 מגה אוהם).

ט. חבר את המוליך שנותק, מהאלקטרודה ומהנגדים.

י. מדוד בעזרת מד התנגדות את תקינות החיבור.

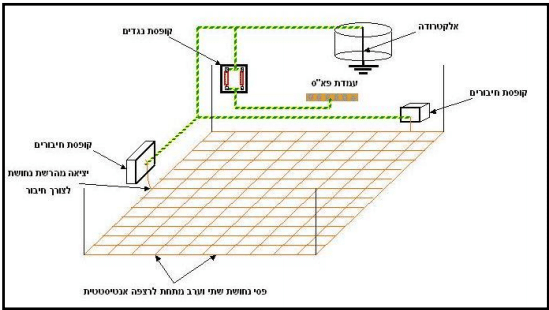

רצפה אנטיסטטית

א. ודא בעזרת אחראי המבנה שאין באזור הבדיקה ובסביבתו כל תערובת מסוכנת של נוזלים,גזים או אבקות נפיצות.

ב. נקה וייבש את הרצפה לקראת הבדיקה.

ג. נתק את המוליך המחבר בין הרצפה לאלקטרודה,( את הניתוק יש לבצע בקופסת הנגדים).

ד. בודד את קצוות המוליך.

ה. מדוד בעזרת מד התנגדות קשר גלווני (התנגדות המוליך) בכל נקודת החיבור של המוליך לרצפה, הערך התקני עד 1 אוהם.

ו. הכן טבלת רישום לציון תוצאות בדיקה (ראה דוגמה לטופס בדיקה).

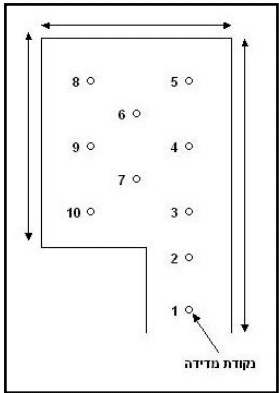

ז. הכן תרשים של הרצפה,מחולק לריבועים בני 1 מ"ר כל אחד, בדוק לפחות 4 נקודות בכל חדר.

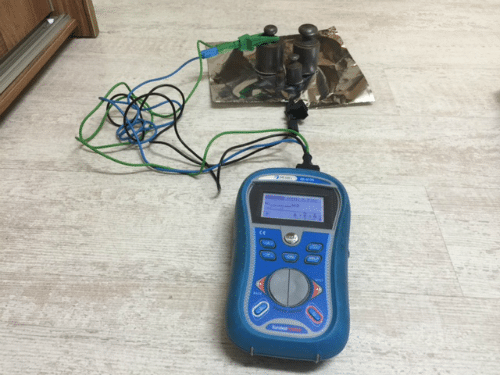

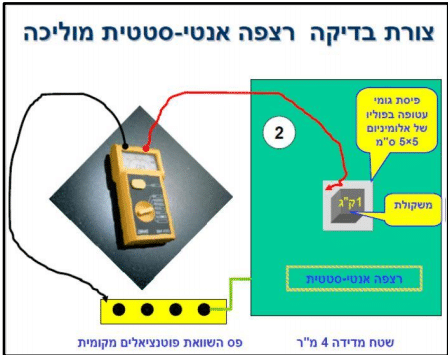

ח. בצע את הבדיקות בעזרת מכשיר מגר 500VDC ומשקולת ייעודית בעלת מסה של 1 ק"ג באופן הבא:

  •  הנח את האלקטרודה על גבי בד לבד רך או מטלית דקה לחה, בנקודה שנקבעה על הרצפה. הערה: במקרה ומשתמשים במשקולת הייעודית היא כוללת בד לבד ולכן אפשר לדלג על הסעיף.
  •  חבר את הקטבים של המכשיר כדלקמן: קוטב אחד לפס הנחושת של הרצפה וקוטב שני למשקולת.
  •  בצע את הבדיקה בקוטביות אחת עבור כל אחת מהנקודות. רשום את כל התוצאות בטבלה.
  •  הפוך את הקוטביות וחזור על הבדיקה לפי אותו סדר. רשום את כל התוצאות בטבלה.

ט. רשום את הערכים הממוצעים של הבדיקות בכל הנקודות. הערך הממוצע של בדיקת נקודה הוא הממוצע של הבדיקה בקוטביות אחת ובקוטביות ההפוכה של אותה נקודה.





י. חשב את ההתנגדות הממוצעת של הרצפה כלפי האדמה, הערך הממוצע של התנגדות הרצפה הוא הממוצע של כל נקודות הבדיקה. ההתנגדות ממוצעת של חיפוי הרצפה כלפי האדמה מחושבת לפי נוסחה זו:

תחום ההתנגדות ממוצעת מותרת היא:

במקומות שלא עובדים באבקה אפשר להסתפק ב:

יא. חבר מחדש את החיבורים שנותקו בסעיף ג' .

סיום הבדיקה

1.1 מתקן תקין

המתקן יוגדר כתקין אם כל תוצאות הבדיקה התקבלו בתחום המותר.

  •  הדבק תג "שמיש" על כל חלק במערכת.
  •  חתום על תעודת הבדיקה.
  •  השאר עותק אצל אחראי המתקן.

1.2 מתקן לא תקין

מתקן לא תקין הוא מתקן שמיש שעבורו נדרש תיקון קל הניתן לביצוע מיידי.

  •  יש לוודא שאחראי המבנה ידאג לתיקון מיידי של התקלה.
  •  ציין בהערה את התיקון שבוצע.
  •  פעל בהנחיות המפורטות בסעיף 4.1.

1.3 מתקן לא שמיש

מתקן לא שמיש הוא מתקן שתוצאות הבדיקה חורגות מן המותר.

  •  ציין בטופס בדיקה את כל התוצאות שחרגו מן התחום המותר.
  •  הדבק תג "לא שמיש" על המערכת שלא תקינה.
  •  העבר עותק עם הליקויים לאחראי מבנה.
  •  לאחר תיקון של הליקויים,יש צורך לחזור על הבדיקות.
